棒條式給料機

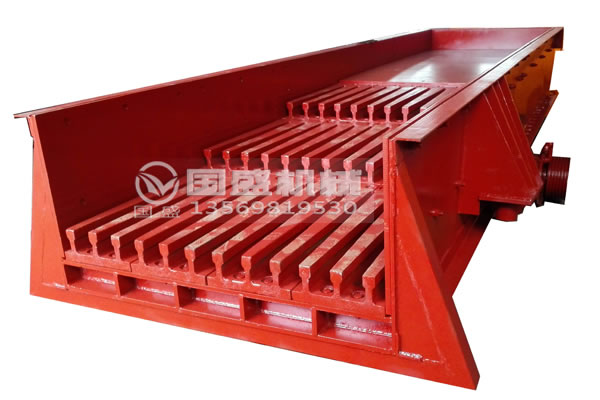

棒條式給料機是由許多棒條組成，是提高產品質量的重要設備之一。該設備采用盲板加棒條形式的給料面，能夠連續和均勻地將原料送入下一個工藝中，適用于破碎機前大塊物料的均勻給料。

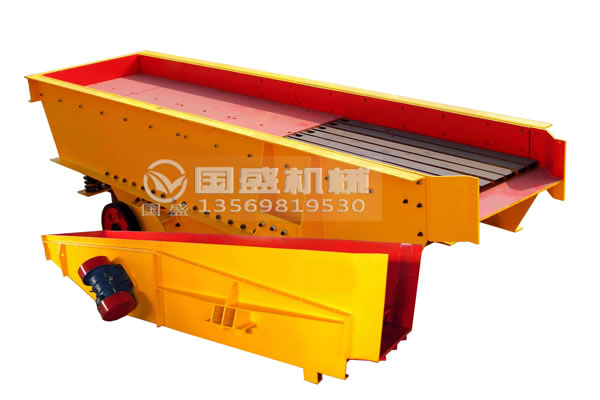

該設備特別適用于黑色或有色金屬礦石、建筑石料粗碎或中碎前的給料用，其樣式分為：激振器式、振動電機式、吊掛式三種，其棒條縫隙可調，能在給料同時將泥土和細碎物料分離出去，有效地發揮了后面的破碎機功能。

產品特點

1.出料口采用桿式結構，防止物料堵塞，有利于物料預篩，提高破碎效率。

2.激振器作為振動源，能有效地提高進給量。

3.該裝置不僅適用于多塵環境，而且適用于含水量高的環境。

4.它有足夠的鋼質量來承受大石頭的沖擊。

5.運行穩定可靠，不僅能連續均勻地送料，而且工作時產生的噪音低，不會影響周圍環境。

產品優勢

1.該設備的振動電機是一種將動力源和振動源和為一體的新型激振器，框架式環槽鉚釘鉚接，錳鋼制造的護板和棒條，結構先進、運行平穩、維護方便、高效節能、調節簡單。

2.篩板為模塊結構，減少了保養維護次數，篩孔不易堵塞，對于各種物料適應性強，篩分率高。

3.棒條式給料機采用板材、型材焊接而成，其作用是支撐機體。將來料通過振動輸送到破碎機或其它設備。

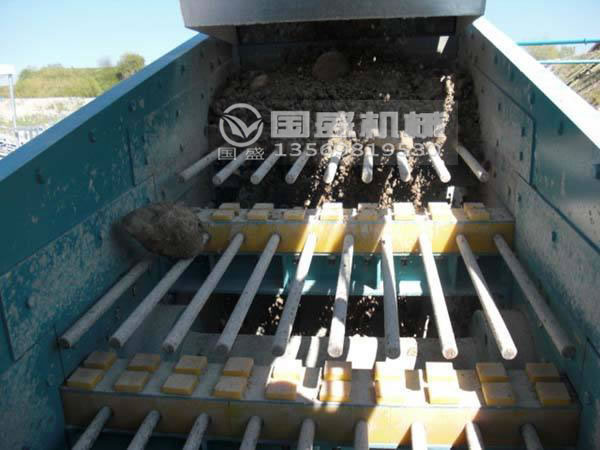

4.由于棒條篩面的作用，又能除掉泥土等細小物料，不僅能夠達到預先篩分的功能，還能夠提高粗碎能力。

5.處理量大、在同等篩分條件下處理能力是普通篩機的兩倍，在土建投資、選礦系統擴建方面為首選機型。

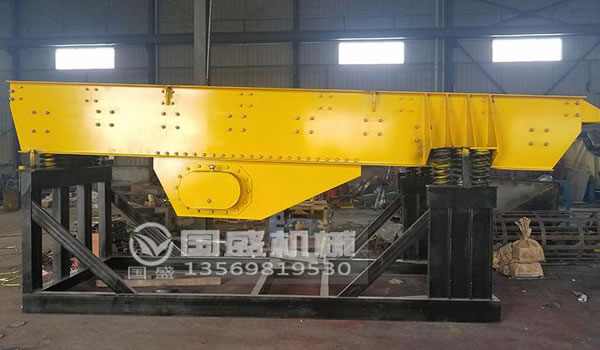

6.一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便于機體產生彈性振動，減小振動載荷傳遞到基礎或結構架上。

7.棒條篩篩桿在激振器的帶動下產生振蕩、滾動、竄動、彈性等復雜運動，以及篩板具有強力自身清理作用，防止了篩網的粘堵，無需要人工清理。

工作原理

棒條式給料機篩面與水平呈一角度，篩分礦石時傾角為40°~45°，篩分潮濕物料時傾角增大5°~10°。物料從篩子上端給入，大于篩孔尺寸的礦塊沿篩面自動下滑，小于篩孔尺寸的礦塊穿過篩孔下落。該設備通常情況下會用于撞擊前篩選過程，定量，連續，均勻地給送物料，通過棒條式粗篩的原理來解決不規則物料的給送，一份實現一種令人滿意的粒子形狀，從而有效地減少并提高工作效率。

規格型號參數

型號	有效工作面mm	柵條調整間隙mm	較大進料粒度mm	處理能力t/h	重量t	外形尺寸(長×寬×高)mm
ZZG0752	750×2560	30-130	500	150	2.1	3035×1570×945
ZZG0937	900×3700	35-120	600	200	3.5	4250×1724×1085
ZZG1037	1050×3700	30-150	720	300	3.7	4250×1874×1130
ZZG1243	1220×4300	35-140	850	400	5.3	4955×2206×1120
ZZG1449	1370×4900	35-165	920	450	6.8	5475×2372×1225
ZZG1560	1500×6000	50-200	1000	600	12.5	6410×2390×2995

外形尺寸

型號	A	B	C	D	E	F	G	H	I
ZZG0752	3015	1570	945	260	430	200	350	160	910
ZZG0937	4250	1724	1085	280	480	220	410	210	1060
ZZG1037	4250	1974	1130	280	480	220	410	210	1210
ZZG1243	4955	2206	1120	240	600	180	520	210	1400
ZZG1449	5475	2372	1226	280	690	220	620	210	1550
