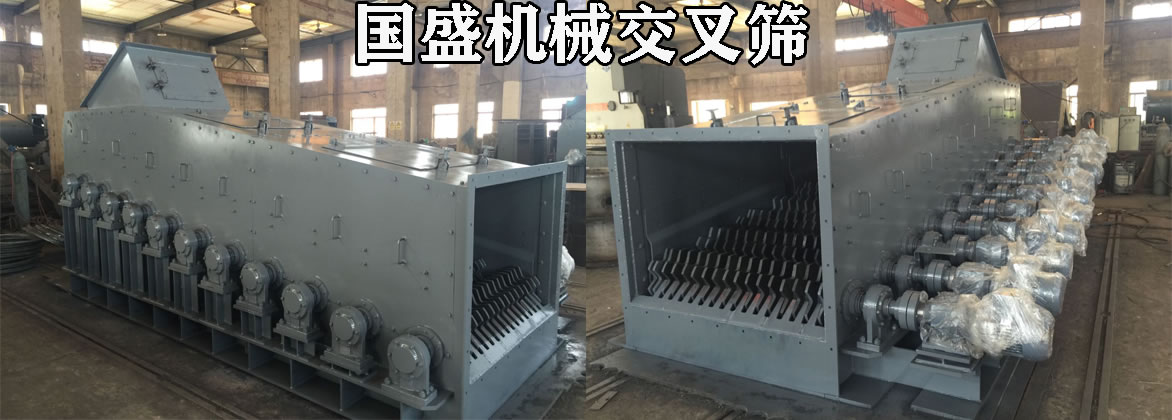

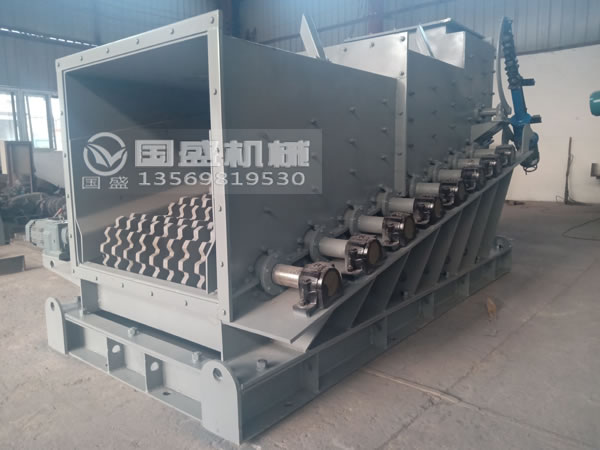

交叉篩簡介

交叉篩是滾軸篩的一種，它是在傳統滾軸篩基礎上研制出的一種篩分設備，目前市場上的傳統滾軸篩產品使用中存在卡堵、纏繞、密封不好、漏粉等諸多問題，我公司針對傳統滾軸篩存在的問題，研發出新型的交叉篩產品，從根本上能夠解決傳統滾軸篩的弊端，無論何種（干、濕、粘物料）工況，國盛交叉篩都以卓越的效率和可靠性展示其篩分能力，同時將維護成本保持在較低水平。

工作原理

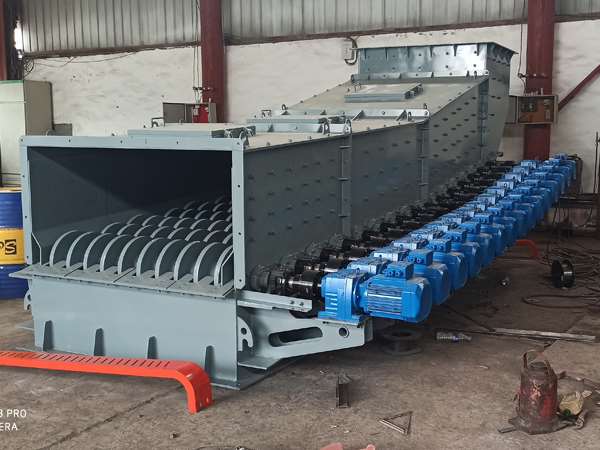

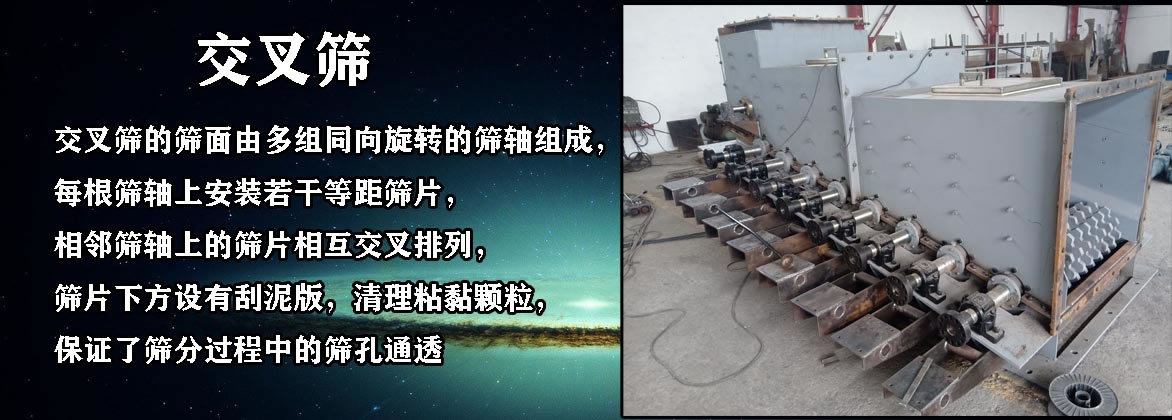

交叉篩的篩面由多組同向旋轉的篩軸組成，每根篩軸上安裝若干等距篩片，相鄰篩軸上的篩片相互交叉排列，篩片下方設有刮泥版，清理粘黏顆粒，保證了篩分過程中的篩孔通透。物料在滾動過程中不斷分層，小顆粒下移，大顆粒向前滾動，是一款新式篩分設備。

交叉篩在火力發電廠輸煤系統中的應用是較為普遍的。該設備用在碎煤機前，將煤中大于篩孔的篩上物料篩選出來，并在輸篩面上向前運動被送入碎煤機破碎，而小于篩孔的物料靠自身重力直接落入篩機下方設備。

突出優勢

1.高效節能

篩片自清理功能，篩孔始終通透，處理量大、可靠性和環保性高、低速運轉、平穩可靠

2.結構獨特

篩軸多角度合理布置，由輥道電機單軸驅動，采用多曲段篩面設計，提高篩分效率

3.保護裝置好

設有堵煤傳感器、智能PLC控制功能，每根篩軸都設有過載保護裝置，出現故障自動報警

4.通用互換型強

篩軸、篩片等易損件更換容易，過雜物能力強

交叉篩和滾軸篩的區別

滾軸篩屬于成熟產品，它的優缺點也被人熟知并可以做出有效的防范預判。而交叉篩相對而言還是比較新式的設備，未知的風險需要計算在內。

兩個設備從外觀上看，比較相似，而實際上篩分機理是不同的，交叉篩采用是篩片交叉形成篩孔是“動篩孔”的篩分機理，而滾軸篩篩片不交叉，篩孔是“靜篩孔”的篩分方式，，所以在篩分濕粘方面，交叉篩優勢很大，并且繼承了滾軸篩皮實的優點，而且還可以很好的避免了傳統滾軸篩的卡料、堵料現象的發生。

適用行業及物料

應用行業：廣泛適于煤炭、電力、煤化工、焦化、冶金、建材、化工等行業

分級粒徑：100、80、50、30、13、10、8、6、3mm（根據實際工況要求，確定分級粒徑）

應用行業	物料種類	分級粒徑
供熱、發電	原煤、褐煤、煤矸石、中煤、煤泥、石油焦、無煙煤、油頁巖	8；10；13；30；
煤礦、洗煤廠	各類原煤、矸石、中煤、煤泥	4；6；13；50；80；100；
焦化	焦煤	3；
煤制油、煤制氣、煤化工	各類原煤、石油焦	3；6；10；15；30；
冶金、化工	石灰石、白云石、磷礦石、油頁巖	3-30；30-80；
冶金、化工	氧化鋁礦、紅土鎳礦、石膏礦、焦炭、爐料等	3-80；
建材	石灰石、砂石、建筑廢料	3-5；10-20；20-40

交叉篩技術參數

交叉篩--細篩（≤10mm）性能參數表

型號	生產能力（t/h）			功率	進/出料粒度
型號	原煤、矸石、混合煤、褐煤、油頁巖	濕中煤、焦煤、粘性煤	煤泥及煤混合料	功率	進/出料粒度
GS1006	100~120	80~120	60~100	9-15	進料粒度<50 出料粒度<10
GS1008	120~180	120~150	100~130	12-18
GS1010	180~250	150~200	150~200	15-22
GS1014	250~350	200~300	200~250	24-34
GS1412	350~450	250~350	250~300	30-40
GS1415	400~600	300~450	300~400	37-50
GS1418	500~650	400~550	350~450	45-60
GS1814	500~650	400~550	350~450	45-65
GS1816	550~700	450~600	400~500	55-66
GS1818	600~800	500~700	450~600	60-75
GS2214	600~800	500~700	450~600	65-87
GS2216	700~900	600~800	500~700	72-93
GS2220	800~1100	700~900	600~800	85-120
GS2224	1000~1300	800~1000	700~900	100-165
GS2426	1300~1600	1000~1200	900~1100	145-195

以上出力按煤的比重計算，其它礦石篩分根據物料比重、水分推算。篩孔尺寸根據用戶要求確定。

交叉篩--粗篩（≤30mm）性能參數表

型號	篩面寬度	進料粒度	篩下粒度	處理（t/h）	功率（Kw）	外形尺寸
GS1000	2800×1000	≤400	≤30mm	300-600	15-22	4110×2300×1500
GS1400	4000×1400			600-1000	30-42	4710×2857×2090
GS1800-A	4000×1800			1000-1500	40-56	4710×3257×2090
GS1800-B	4800×1800			1500-1800	56-60	5510×3657×2090
GS1800-C	5600×1800			1800-2100	60-72	6310×3657×2090
GS1800-D	6400×1800			2100-2500	72-85	7120×3657×2090

根據物料比重、水分推算。篩孔尺寸根據用戶要求確定。

交叉篩--超細篩（≤3mm）性能參數表

規格型號	出力（t/h）	篩下粒度	功率（KW）
GS-50	0-50	-3.0占90%	0-25
GS-100	50-100	-3.0占90%	35-45
GS-200	100-200	-3.0占90%	40-60
GS-300	200-300	-3.0占90%	50-75
GS-400	300-100	-3.0占90%	75-90
GS-500	400-500	-3.0占90%	70-120
