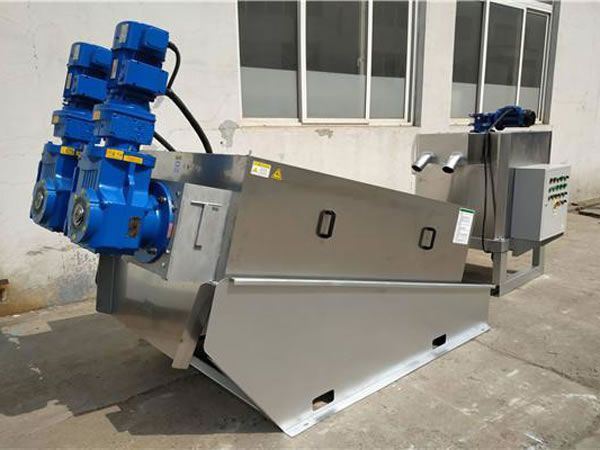

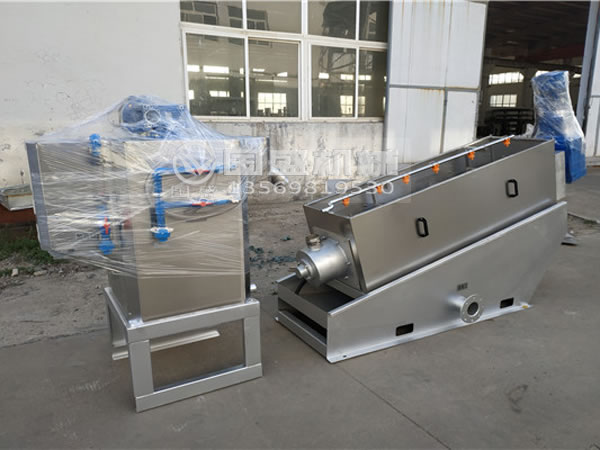

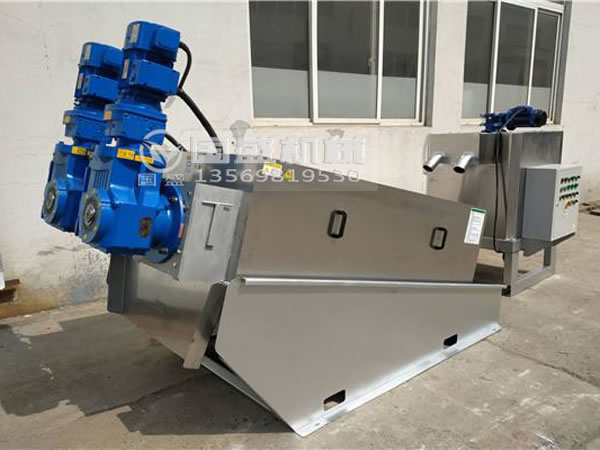

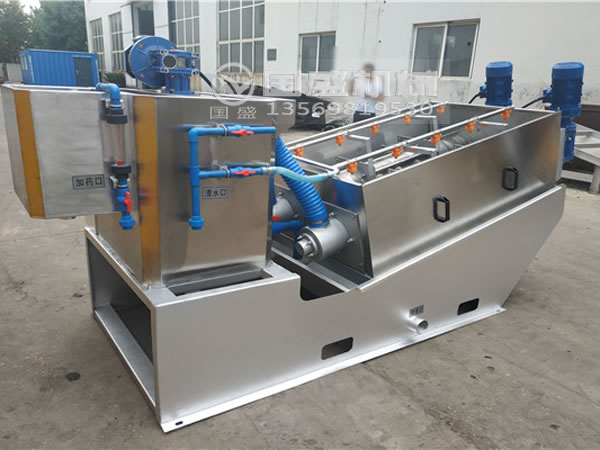

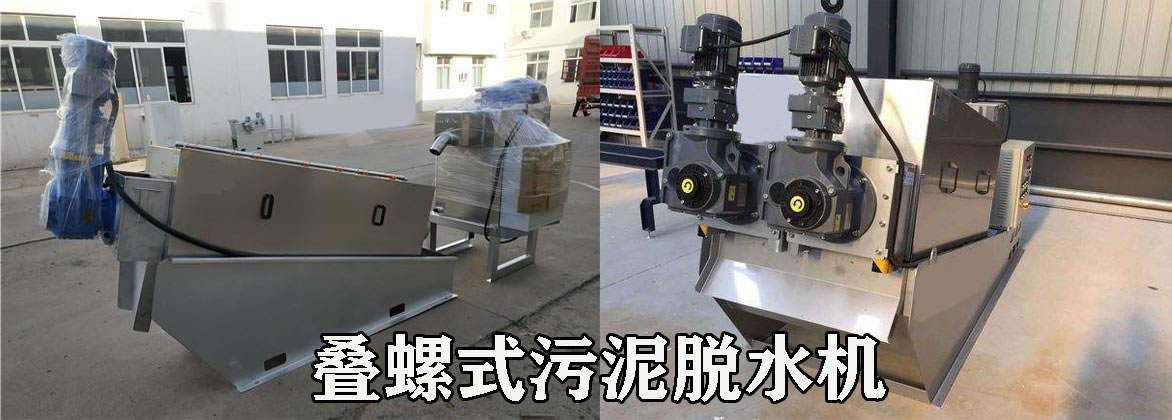

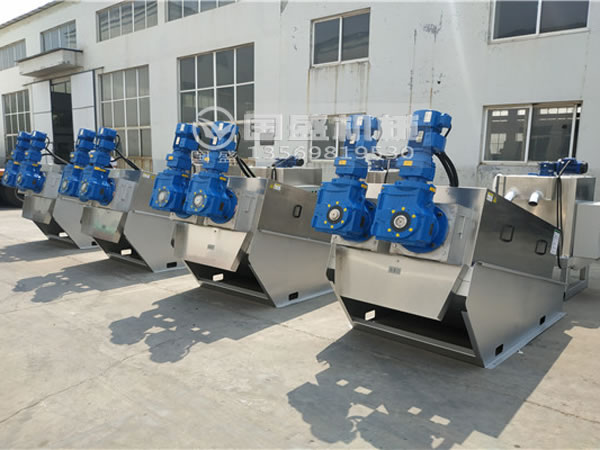

疊螺機簡介

疊螺機也叫疊螺篩，疊螺擠壓脫水機，同時它也屬于螺旋壓榨脫水機，廣泛用于市政污水處理工程以及石化、輕工、化纖、造紙、制藥、皮革等工業行業的水處理系統。通常情況下，該設備在處理污泥行業應用比較廣泛，可以減少沉淀池及污泥濃縮池的搭建，以便節約污水站的建設成本。疊螺篩的亮點之處就在于，該設備的內部構造較為突出，前段為濃縮部，后段為脫水部，將物料的濃縮和壓榨脫水工作在一筒內完成，以獨特微妙的濾體模式取代了傳統的濾布和離心的過濾方式，以至于倍受客戶青睞和追捧。

疊螺污泥脫水機是運用了螺桿擠壓原理，通過螺桿直徑和螺距變化產生的強大擠壓力，以及游動環與固定環之間的微小縫隙，實現對混合物進行擠壓脫水，是一種新型固液分離設備。

使用優勢

1.連續自動運行

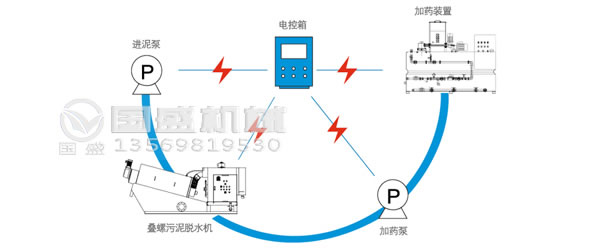

設備整個運行均采用自動控制，通過電控柜，與其它輸送設備等進行聯動，不需人員操作設備，運行不會發生堵塞、濾帶走偏或其它影響工藝安全的現象，日常保養維護簡便，24小時可以連續無人運行，實現了真正意義上脫水連續全自動運行。

2.設備不易堵塞

獨特的動、靜環濾縫結構使得設備不易堵塞，無需為防止濾縫堵塞而進行大量清洗，徹底減少沖洗用水量，減少內循環負擔，解決了傳統脫水設備堵塞給企業帶來的煩惱。

3.機體輕巧耐用

由于直接采用機械擠壓脫水，無需滾筒等大型機體，因而該機設計得相當輕巧，機體幾乎全部采用不銹鋼材質，更換部件只有螺旋軸和游動環，使用壽命長，經久耐用。

4.適用范圍廣泛

a.能廣泛應用于市政污水、食品、飲料、屠宰養殖、印染、石油化工、造紙、皮革、制藥等各行業的污泥脫水。

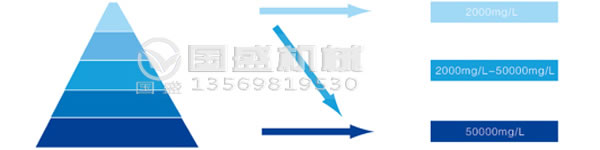

b.獨特的脫水原理，使得設備適用于高、低濃度污泥，從2000mg/L起，開創了低濃度污泥直接脫水的先河。

c.創新的結構設計，使得設備適用于高、低粘度的各類型污泥，特別是含油污泥，堪稱含油污泥脫水的利器。

5.節省工程投資

設備本身具備濃縮脫水功能，直接處理物料固液分離，不需要濃縮及貯存單元，減少設備設施整體的占地空間和建設成本。

6.沒有二次污染

螺旋軸的轉速約2~3轉/分，無振動，噪音非常小；其疊片具有自清潔功能，不會發生堵塞問題，只需少量水沖洗，無二次水污染；再加上物料在如此慢的工作狀態下運行，臭氣不進行擴散，因此創造了一個非常好的運作環境。

7.節省運行費用

一體化的整體設計，設計緊湊，大幅度節省運行費用。低速螺旋擠壓技術，使得耗電量大幅度低；設備不堵塞，沖洗用水大幅度減少；24小時全自動無人運行，人工費大幅度降低。因此，本設備也真正成為符合國家政策的節能環保新型設備。

疊螺機工作原理

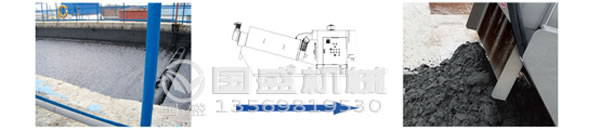

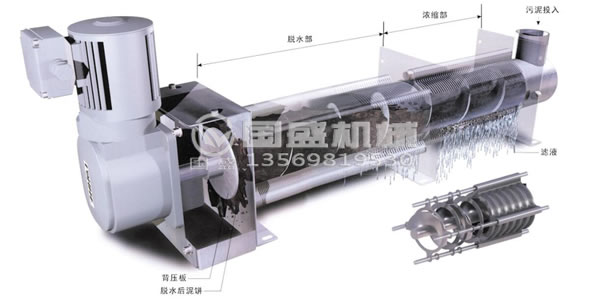

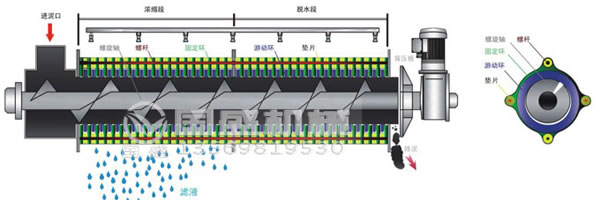

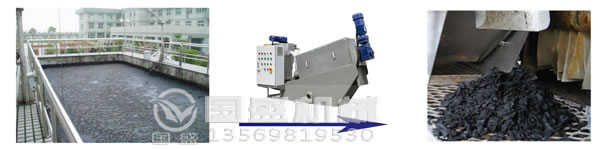

疊螺機由疊螺體、驅動裝置、濾液槽、混合系統、架體等組成，設備的主體是由多重固定環和游動環構成，螺旋軸貫穿其中形成過濾裝置。當設備開始工作時，物料流入疊螺主體內，在螺旋軸的作用下，固定環和游動環之間形成的細小活動濾縫，物料前進過程中隨著濾縫及螺距的逐漸變小以及背壓板的阻擋作用下產生極大的內壓容積不斷縮小從而過濾濾液，濾液則從固定環和游動環之間的間隙中流出來，而螺旋軸和環片形成的內腔內充滿絮凝顆粒，向末端背壓板轉動并輸送擠壓，最終形成泥餅，物料再一步一步擠壓至出料口排出，完成壓榨脫水擠壓工作。同時螺旋軸在旋轉推動時，會不斷地帶動游動環上下左右的運動清掃濾縫，防止堵塞。

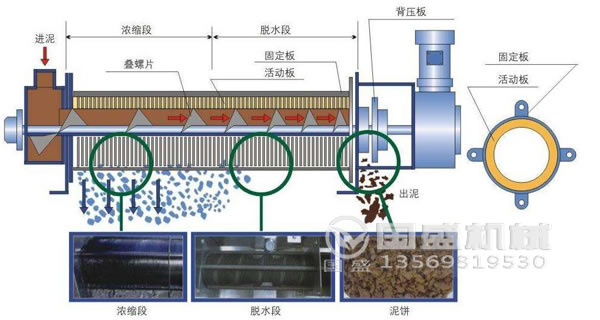

構造原理

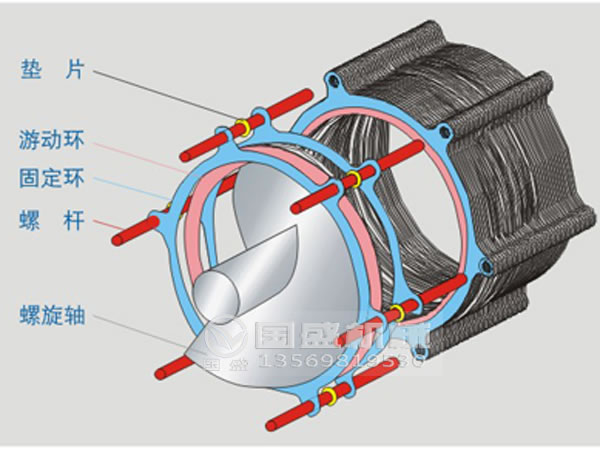

1.脫水機的疊螺主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置，前段為濃縮部，后段為脫水部。

2.固定環和游動環之間形成的濾縫，以及螺旋軸的螺距從濃縮部到脫水部逐漸變小。

3.同時，螺旋軸也不斷帶動游動環清掃濾縫，防止堵塞。

技術參數

機型	DS標準處理量		污泥處理量
機型	低濃度	高濃度	2000mg/L	5000mg/L	10000mg/L	20000mg/L	25000mg/L	50000mg/L
GSDL131	6kg/h	12kg/h	5m3/h	1.2m3/h	1m3/h	0.5m3/h	0.4m3/h	0.24m3/h
GSDL132	12kg/h	25kg/h	6m3/h	2.4m3/h	2m3/h	1m3/h	0.8m3/h	0.5m3/h
GSDL201	9kg/h	20kg/h	4.5m3/h	1.8m3/h	1.5m3/h	0.75m3/h	0.6m3/h	0.4m3/h
GSDL202	18kg/h	40kg/h	9m3/h	3.6m3/h	3m3/h	1.5m3/h	0.75m3/h	0.8m3/h
GSDL301	30kg/h	70kg/h	15m3/h	6m3/h	5m3/h	2.5m3/h	2m3/h	1.4m3/h
GSDL302	60kg/h	140kg/h	30m3/h	12m3/h	10m3/h	5m3/h	4m3/h	2.8m3/h
GSDL303	90kg/h	210kg/h	45m3/h	18m3/h	15m3/h	7.5m3/h	6m3/h	4.2m3/h
GSDL304	120kg/h	280kg/h	60m3/h	24m3/h	20m3/h	10m3/h	8m3/h	5.6m3/h
GSDL352	120kg/h	240kg/h	60m3/h	24m3/h	20m3/h	10m3/h	8m3/h	4.8m3/h
GSDL353	180kg/h	360kg/h	90m3/h	36m3/h	30m3/h	15m3/h	12m3/h	7.2m3/h
GSDL354	200kg/h	480kg/h	100m3/h	40m3/h	35m3/h	20m3/h	16m3/h	9.6m3/h
GSDL402	200kg/h	320kg/h	100m3/h	40m3/h	35m3/h	20m3/h	16m3/h	6.4m3/h
GSDL403	300kg/h	480kg/h	150m3/h	60m3/h	50m3/h	30m3/h	24m3/h	9.6m3/h

規格尺寸

機型	螺旋軸直徑	泥餅排出口離地面距離	機械尺寸			凈重	運行重量
機型	螺旋軸直徑	泥餅排出口離地面距離	長	寬	高	凈重	運行重量
GSDL131	Φ130×1	250	1969	756	1040	205kg	300kg
GSDL132	Φ130×2	250	2069	910	1040	275kg	420kg
GSDL201	Φ200×1	350	2400	800	1270	250kg	390kg
GSDL202	Φ200×1	350	2500	935	1270	470kg	680kg
GSDL301	Φ300×1	495	3255	985	1600	820kg	1230kg
GSDL302	Φ300×1	495	3455	1295	1600	1350kg	2050kg
GSDL303	Φ300×1	495	3605	1690	1600	1820kg	2810kg
GSDL304	Φ300×1	495	3900	2110	1750	1900kg	3220kg
GSDL352	Φ350×1	580	4220	1700	2100	2290kg	3290kg
GSDL353	Φ350×1	580	4220	2100	2100	3050kg	4550kg
GSDL402	Φ400×1	600	4420	1900	2300	3350kg	4650kg
GSDL403	Φ400×1	600	4420	2500	2300	4350kg	5600kg

運行條件

機型	電機功率			清洗用水壓	清洗用水量（L/h）	維護頻度	易損件更換周期（年）
機型	螺旋軸	攪拌機	合計	清洗用水壓	清洗用水量（L/h）	維護頻度	螺旋軸	游動環
GSDL101	0.1	0.1	0.2	0.1Mpa/h~0.2Mpa/h(無需配備高壓沖洗裝置）	24	五分鐘/天	3.4	1.7
GSDL131	0.1	0.1	0.2		24		3.4	1.7
GSDL132	0.2	0.1	0.3		48		3.4	1.7
GSDL201	0.2	0.1	0.3		32		3.4	1.7
GSDL202	0.4	0.4	0.8		64		3.4	1.7
GSDL301	0.55	0.4	0.95		40		11	3.4
GSDL302	1.1	0.4	1.5		80		11	3.4
GSDL303	1.65	0.55	2.2		120		11	3.4
GSDL304	2.2	0.75	2.95		160		11	3.4
GSDL353	2.25	0.75	3.0		216		11	3.4
GSDL403	3.3	1.1	4.4		246		11	3.4

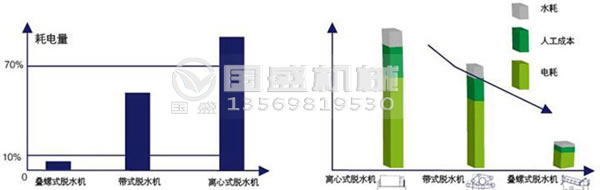

項目		疊螺脫水機	帶式脫水機	離心式脫水機	板框式脫水機
脫水方式		螺旋壓濾	重力脫水+剪切型	離心力脫水	加壓脫水
特點	優點	1.能自我清洗，不堵塞，低濃度污泥直接脫水； 2.轉速慢，省電，無噪音和振動； 3.實現全自動控制，24小時無人運行	1.價格較低； 2.目前使用普遍，技術相對成熟	處理能力大	1.價格低廉； 2.擅長無機污泥的脫水； 3.泥餅含水率低
特點	缺點	1.不擅長顆粒大，硬度大污泥的脫水； 2.處理量較小	1.易堵塞，需要大量的水清洗，造成二次污染； 2.不適于油性污泥的處理	1.耗電大，噪音大，振動劇烈； 2.維修管理困難； 3.不適于比重接近的固液分離	1.易堵塞，需要使用高壓泵； 2.不適用于油性污泥的脫水； 3.難以實現連續自動運行
絮凝劑		使用	使用	使用	有時不使用
含水率		85%以下	85%以下	85%以下	75%以下
沖洗用水		極少	極大	少	中
回收率		90%左右	90%左右	95%左右	95%以上
用電量		極少	中	極大	大
連續運行		可能	有可能，但比較困難	可能	不能（部分機型能）
維修管理		操作時間短，簡單	操作時間長	操作時間長	操作時間長
占地空間		小	大	中	大
振動噪音		極少	有	有	有
污泥濃縮池		不要	要	要	要

優勢對比

疊螺機可對含油污泥進行處理，還可對低濃度污泥進行處理，可連續自動運轉，清洗用水量少，可抑制二次公害，維護簡便。我公司生產的疊螺機是將相關設備與控制柜均設置于同一基座上的小體積組合機，因此安裝非常簡單，并且因為輸出功率較低，還有節能的效果。該設備憑借簡單的操作即可進行自動運轉，同時還可以通過選擇使用高分子絮凝劑（液態品）溶解裝置，來進行無人值守的連續運轉；由于疊螺機構造不會發生堵塞，所以不存在因能力降低而進行恢復清洗的問題，只需對從脫水部滲出的污泥進行沖洗即可。
